Pemasangan sistem perlindungan listrik di area industri membutuhkan perencanaan matang agar seluruh peralatan berfungsi aman. Salah satu langkah teknis yang krusial adalah memahami cara pasang kawat bc untuk grounding pabrik secara tepat. Penggunaan komponen konduktor yang tepat akan meminimalkan potensi bahaya lonjakan arus berlebih pada bangunan manufaktur Anda.
Proses instalasi pembumian tanah ini tidak boleh dikerjakan secara asal agar sistem proteksi bekerja maksimal. Pemilihan material berkualitas tinggi dari supplier tembaga dan aluminium di Indonesia menjadi kunci utama ketahanan sistem. Langkah awal yang terencana tentu akan menjaga keamanan seluruh operasional pabrik dalam jangka panjang.
Apa Itu Kawat BC untuk Grounding Pabrik?
Kawat BC atau Bare Copper adalah kawat tembaga murni tanpa lapisan isolasi luar. Karakteristik utamanya meliputi sifat konduktivitas listrik tinggi, kelenturan material baik, serta ketahanan terhadap korosi tanah.
Dalam instalasi industri, kawat ini berfungsi sebagai media penyalur utama arus berlebih menuju bumi. Pengaplikasiannya mencakup sistem proteksi petir, grounding panel listrik, hingga perlindungan alat berat di area manufaktur.
Spesifikasi Kawat BC untuk Grounding Pabrik
Untuk memberikan gambaran teknik mengenai material konduktor ini, berikut adalah rincian spesifikasi dasar yang umum digunakan dalam lingkungan industri.
| Aspek | Keterangan |
| Material | Bare Copper (Tembaga tanpa isolasi) |
| Fungsi | Konduktor sistem grounding |
| Area penggunaan | Pabrik, gedung, gardu listrik |
| Keunggulan | Konduktivitas tinggi, tahan korosi |
| Ukuran umum | 16 mm²–95 mm² (sesuai desain sistem) |

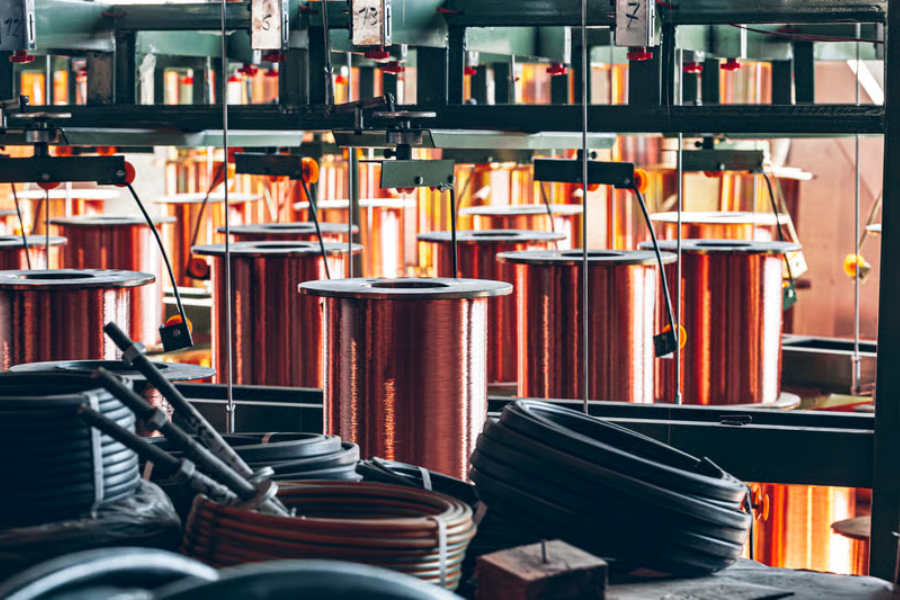

Kapan Kawat BC Digunakan pada Sistem Grounding?
Penggunaan konduktor tembaga ini sangat luas pada berbagai titik krusial kelistrikan pabrik. Pemasangan konduktor ini umumnya mencakup beberapa area utama:
Source : Envato
- Grounding panel listrik untuk mencegah akumulasi muatan statis pada rumah panel.
- Grounding trafo guna mengalirkan kebocoran arus tegangan tinggi secara langsung ke bumi.
- Grounding genset untuk mengamankan sistem daya cadangan dari korsleting.
- Grounding tower penyangga jalur komunikasi atau penerangan pabrik.
- Grounding penangkal petir sebagai jalur penyaluran lonjakan arus petir dari atas bangunan.
- Grounding mesin produksi agar para operator terhindar dari potensi kejutan listrik.
Mengapa Grounding Penting untuk Sistem Kelistrikan Pabrik?
Sistem pentahanan tanah yang kuat menjaga stabilitas daya serta keselamatan area kerja industri.
- Melindungi Pekerja Dari Sengatan Listrik
Mengalirkan kebocoran arus langsung ke bumi sehingga area kerja aman dari bahaya sengatan listrik langsung.
- Mengurangi Risiko Kerusakan Mesin
Mencegah lonjakan voltase mendadak yang sanggup merusak komponen elektronik sensitif pada mesin produksi pabrik.
- Menyalurkan Arus Gangguan Ke Tanah
Mengarahkan arus akibat korsleting atau sambaran petir langsung menuju bumi tanpa merusak struktur bangunan.
- Mendukung Keandalan Operasional Pabrik
Menjaga pasokan arus listrik tetap stabil sehingga proses produksi berjalan tanpa gangguan teknis mendadak.
- Membantu Memenuhi Standar Keselamatan Instalasi
Memenuhi regulasi keselamatan kerja serta standar instalasi listrik nasional yang berlaku pada sektor industri.
Persiapan Sebelum Memasang Kawat BC
Sebelum memulai alur utama cara pasang kawat bc untuk grounding pabrik, persiapan matang sangat dibutuhkan. Anda perlu melakukan pemetaan lokasi penanaman, pemeriksaan kondisi tanah, serta perhitungan beban arus gangguan.
Menyiapkan seluruh peralatan kerja, perlengkapan pelindung diri, dan material konduktor dalam kondisi bersih akan memperlancar seluruh tahapan pengerjaan di lapangan.
Cara Pasang Kawat BC untuk Grounding Pabrik
Implementasi sistem pentahanan tanah memerlukan langkah terurut. Memahami tahapan cara pasang kawat bc untuk grounding pabrik membantu menciptakan instalasi proteksi yang andal.
1. Tentukan Lokasi Titik Grounding
Pemilihan lokasi titik penanaman sangat mempengaruhi nilai hambatan tanah. Area dengan kelembapan cukup serta kadar garam seimbang sangat ideal. Anda perlu menghindari area tanah berpasir keras atau berbatu tebal. Lokasi yang sesuai mempermudah proses penyaluran arus secara maksimal.
2. Pilih Ukuran Kawat BC yang Tepat
Ukuran diameter kawat harus disesuaikan dengan beban arus puncak. Penggunaan kawat berukuran kecil berisiko meleleh saat menerima lonjakan arus besar. Perhitungan luas penampang yang tepat menjamin ketahanan kawat dalam waktu lama.
3. Siapkan Grounding Rod dan Material Pendukung
Persiapan komponen utama pendukung instalasi sangat vital. Anda memerlukan batang tembaga grounding rod, klem penjepit, konektor khusus, serta peralatan galian. Kualitas material pendukung mempengaruhi daya tahan seluruh rangkaian sistem proteksi.
4. Pasang Grounding Rod Sesuai Perencanaan
Batang penancap ditanam secara vertikal menembus lapisan tanah dalam. Kedalaman penancapan menyesuaikan tingkat kelembapan serta struktur tanah lokasi proyek. Pemasangan yang benar memastikan penyerapan arus gangguan berjalan optimal.
5. Hubungkan Kawat BC ke Grounding Rod
Penyambungan kawat utama ke batang penancap menggunakan klem khusus atau teknik las eksotermik. Sambungan wajib terikat kuat tanpa ada kelonggaran sedikit pun. Ikatan yang mantap mencegah hambatan listrik tinggi pada titik penyambungan.
6. Lindungi Sambungan dari Korosi
Area penyambungan di dalam tanah rawan mengalami oksidasi. Pelapisan bahan anti korosi atau penggunaan bak kontrol tertutup sangat diperlukan. Perlindungan ini memperpanjang usia pakai seluruh rangkaian instalasi kelistrikan.
7. Lakukan Pengujian Nilai Grounding
Pengukuran nilai resistansi wajib dilakukan menggunakan alat earth tester. Nilai standar kelistrikan pabrik umumnya berada pada tingkat hambatan sekecil mungkin. Pengujian memastikan sistem siap bekerja secara maksimal saat terjadi gangguan arus.
8. Lakukan Pemeriksaan Berkala
Kondisi tanah serta sambungan dapat berubah seiring berjalannya waktu. Inspeksi rutin tiap beberapa bulan membantu mendeteksi kerusakan komponen lebih awal. Perawatan berkala menjamin kinerja sistem pembumian tetap stabil.
Standar yang Perlu Diperhatikan Saat Memasang Grounding Pabrik
Setiap pengerjaan teknik kelistrikan industri wajib merujuk pada acuan resmi keselamatan kerja.
- Mengikuti aturan PUIL untuk memastikan seluruh jalur instalasi sesuai regulasi nasional.
- Memperhatikan desain sistem kelistrikan agar kapasitas konduktor sanggup menahan arus beban puncak.
- Memastikan hasil pengujian memenuhi persyaratan proyek sebelum instalasi dioperasikan secara penuh.
- Menggunakan material yang sesuai spesifikasi demi menjaga keamanan seluruh area manufaktur.
Kesalahan yang Sering Terjadi Saat Memasang Kawat BC
Pemasangan yang tidak tepat berisiko menurunkan kinerja proteksi kelistrikan industri.
- Memilih ukuran kawat yang tidak sesuai
Penggunaan kawat terlalu kecil membuat konduktor cepat panas lalu putus saat menerima arus tinggi.
- Sambungan kurang kuat
Ikatan klem yang longgar meningkatkan nilai hambatan listrik serta memicu percikan api berbahaya.
- Menggunakan material berkualitas rendah
Bahan campuran tembaga murah cepat mengalami korosi saat tertanam di dalam tanah lembap.
- Tidak melakukan pengujian
Mengabaikan pengukuran nilai resistansi membuat potensi kegagalan sistem tidak terdeteksi sejak awal.
- Mengabaikan inspeksi berkala
Membiarkan sambungan berkarat tanpa perawatan membuat fungsi penyerapan arus terganggu total.
Tips Memilih Kawat BC Berkualitas untuk Grounding Pabrik
Material berkualitas tinggi menjamin keamanan jangka panjang fasilitas produksi Anda.
- Pilih material dengan konduktivitas tinggi
Pastikan material terbuat dari tembaga murni agar penyaluran arus gangguan berjalan maksimal.
- Sesuaikan ukuran dengan kebutuhan instalasi
Gunakan spesifikasi diameter kawat sesuai perhitungan beban arus sistem kelistrikan bangunan.
- Pastikan tahan terhadap korosi
Pilih kawat yang tahan terhadap perubahan suhu serta kelembapan tanah area pabrik.
- Periksa spesifikasi produk
Teliti sertifikasi produk untuk memastikan material memenuhi standar keselamatan industri terbaru.
- Beli dari distributor terpercaya
Membeli material dari penyedia resmi menjamin keaslian mutu serta ketersediaan stok barang.
FAQ
Apakah kawat BC bisa digunakan untuk penangkal petir?
Bisa, kawat ini sangat umum dipakai sebagai konduktor penangkal petir karena memiliki daya hantar arus tinggi.
Berapa ukuran kawat BC untuk grounding pabrik?
Ukuran bervariasi sesuai perhitungan beban, umumnya menggunakan penampang 16 mm² hingga 95 mm² atau lebih besar.
Berapa nilai grounding yang baik?
Nilai resistansi yang baik untuk pembumian industri adalah sekecil mungkin, standar acuan umumnya di bawah 5 Ohm.
Apa perbedaan kawat BC dan BCB?
Kawat BC adalah kawat tembaga murni telanjang (Bare Copper), sedangkan BCB (Bare Copper Braided) berbentuk serabut anyaman.
Berapa umur pakai kawat BC?
Jika menggunakan tembaga murni berukuran tepat serta terlindung dari korosi ekstrim, kawat ini sanggup bertahan bertahun-tahun.
